Преимущества и особенности быстроразъемных соединений БРС
Функционирование техники возможно при исправной гидравлической системе. Все строительные механизмы и промышленные агрегаты на сегодняшний день пользуются усовершенствованной гидравликой, которая еще несколько лет назад была примитивным подобием современных новейших технологий. Важнейшим составным элементом большинства моделей гидравлики является быстроразъемное соединение БРС. Гидравлические установки, снабженные такими соединениями, становятся более усовершенствованными и во многом качество работы улучшается.
Назначение БРС
Быстроразъемное соединение — элемент, который соединяет рукава, шланги, различные части промышленного оборудования. Данное соединение позволяет выполнить быструю установку или снятие детали в агрегатах различных сфер народного хозяйства: сельское и коммунальное хозяйство, машиностроение, нефтяная, газовая и горнодобывающая промышленность и др. Конструкционно представляет собой гнездо конуса и конус уплотнения с резиновым кольцом, соединенные накидной гайкой, преимуществом которой можно назвать ее литую конструкцию. В разомкнутом состоянии два основных элемента, — муфта и клапан, могут быть использованы как заглушки
Преимущественные особенности БРС
БРС существенно облегчает монтаж гидравлических систем мгновенным присоединением шлангов-рукавов устройств или между собой. Такое соединение отличается высокой устойчивостью к вибрации и быстрым достижением качественной герметичности, чем значительно повышает качество функционирования установки в целом: предотвращается вероятность разрывов, протекания и поломки оборудования. Обработка поверхности различается, исходя из условий эксплуатации: покраска эмалью, хромирование, оцинковка.
Быстроразъемные соединения обладают еще рядом плюсов
Предотвращение вероятности потери и утечки рабочей жидкости и газов за счет герметичности повышает производительность всей системы.
Такой вид комплектующих не требует много времени на техническое обслуживание и ремонт в случае необходимости, благодаря простой конструкции.
Высокая надежность соединений объясняется трапецеидальной, а не треугольной формой резьбы уплотнения в конусе. Это отличная альтернатива для муфт и гаек, которые требуют частой замены.
Применение спецтехники сведено к минимуму, благодаря особой конструкции гайки.
Мгновенная сборка/разборка системы экономит время на выполнение рабочих проектов в процессе замены.
Система БРС проста в процессе сборки и не требует дополнительных инструментов или умений.
Исключена необходимость монтажных трат на конструкцию гидравлической системы.
Соединительные элементы можно использовать в работе несколько раз.
Процесс коррекции или обновления деталей прост, поэтому их выполнять может один работник.
Эксплуатационный срок трубопроводной системы увеличивается в несколько раз.

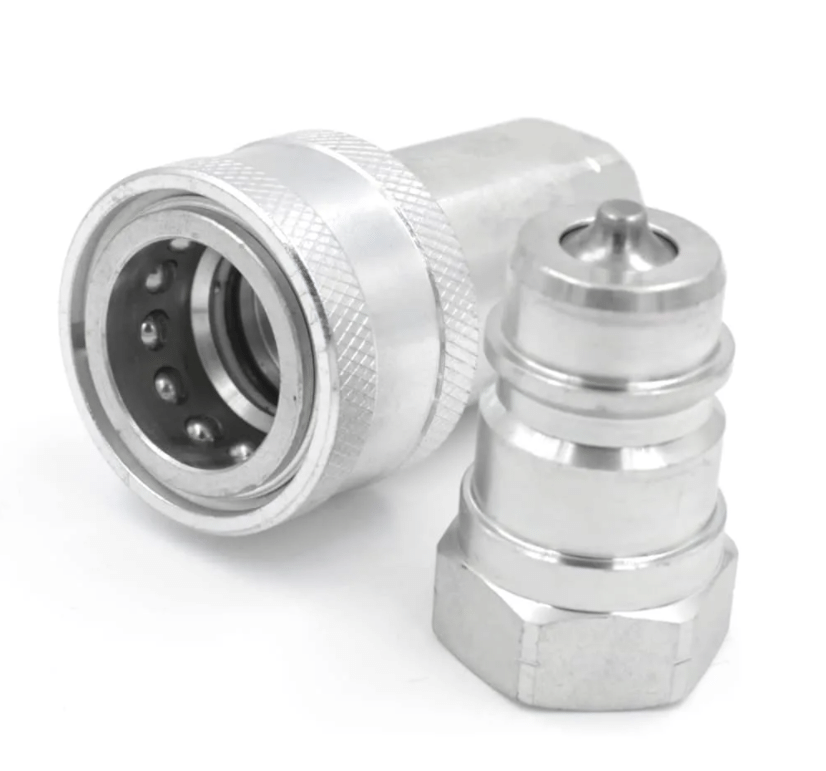

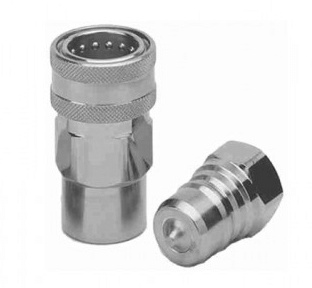

| БРС ISO A 7241-A |
| Наименование | Резьба | Давление, Psi | Изображение |
| розетка | BSP1/4 | 5000 | |
| ниппель | BSP1/4 | 5000 | |
| розетка | BSP3/8 | 4000 | |
| ниппель | BSP3/8 | 4000 | |
| розетка | BSP1/2 | 4000 | |
| ниппель | BSP1/2 | 4000 | |
| розетка | BSP3/4 | 3000 | |
| ниппель | BSP3/4 | 3000 | |
| розетка | BSP1 | 3000 | |
| ниппель | BSP1 | 3000 | |
| розетка | BSP1.1/4 | 3000 | |
| ниппель | BSP1.1/4 | 3000 | |
| розетка | BSP1.1/2 | 2000 | |
| ниппель | BSP1.1/2 | 2000 | |
| розетка | BSP2 | 2000 | |
| ниппель | BSP2 | 2000 | |
| розетка | NPT1/4 | 5000 | |
| ниппель | NPT1/4 | 5000 | |
| розетка | NPT3/8 | 4000 | |
| ниппель | NPT3/8 | 4000 | |
| розетка | NPT1/2 | 4000 | |
| ниппель | NPT1/2 | 4000 | |
| розетка | NPT3/4 | 3000 | |
| ниппель | NPT3/4 | 3000 | |
| розетка | NPT1 | 3000 | |
| ниппель | NPT1 | 3000 | |
| розетка | M18x1,5 (внутрен.) | 4000 | |
| ниппель | M18x1,5 (внутрен.) | 4000 | |
| розетка | M20x1,5 (внутрен.) | 4000 | |
| ниппель | M20x1,5 (внутрен.) | 4000 | |
| розетка | M22x1,5 (внутрен.) | 4000 | |
| ниппель | M22x1,5 (внутрен.) | 4000 |

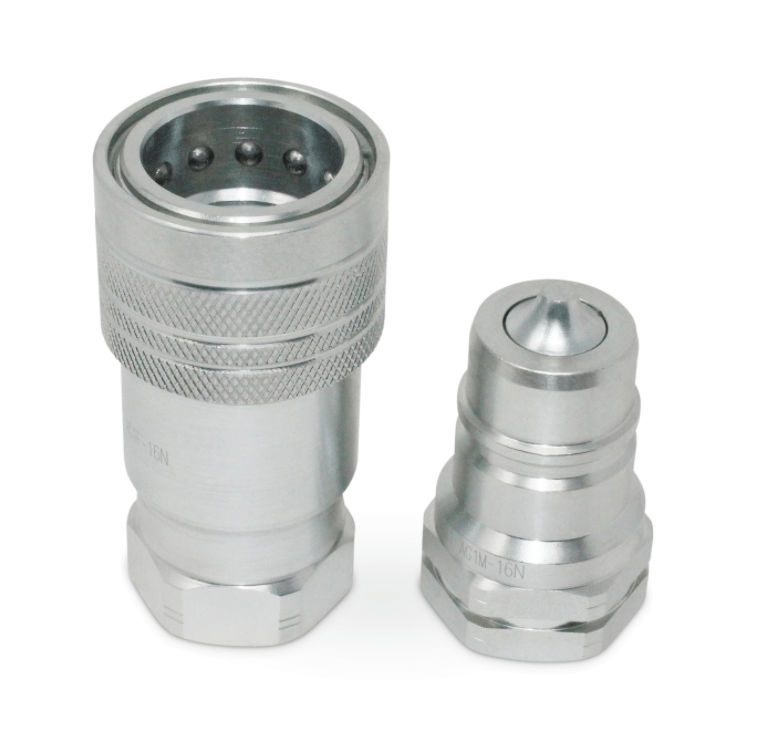

| БРС ISO A 7241-A нержавейка 316 |
| розетка | BSP1/4 | 2000 | |
| ниппель | BSP1/4 | 2000 | |
| розетка | BSP3/8 | 2000 | |
| ниппель | BSP3/8 | 2000 | |
| розетка | BSP1/2 | 1500 | |
| ниппель | BSP1/2 | 1500 | |
| розетка | BSP3/4 | 1500 | |
| ниппель | BSP3/4 | 1500 | |
| розетка | BSP1 | 1000 | |
| ниппель | BSP1 | 1000 |

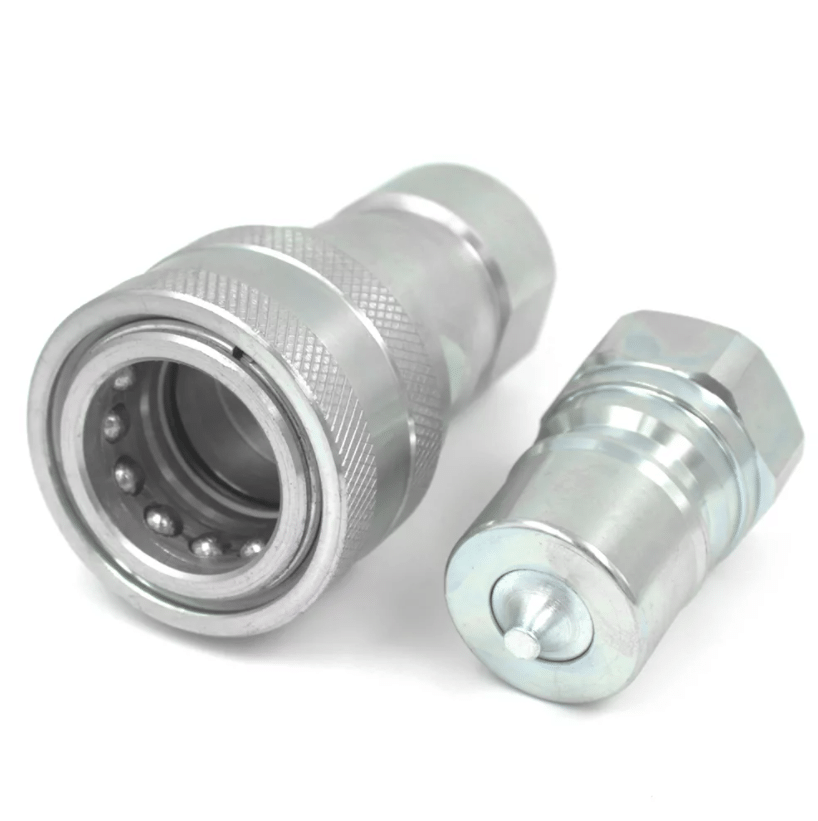

| БРС ISO B 7241-B |
| розетка | BSP1/2 | 4000 | |
| ниппель | BSP1/2 | 4000 | |
| розетка | BSP3/4 | 3000 | |
| ниппель | BSP3/4 | 3000 | |
| розетка | BSP1 | 3000 | |
| ниппель | BSP1 | 3000 | |
| розетка | NPT1/4 | 5000 | |
| ниппель | NPT1/4 | 5000 | |
| розетка | NPT3/8 | 4000 | |
| ниппель | NPT3/8 | 4000 | |
| розетка | NPT3/4 | 3000 | |
| ниппель | NPT3/4 | 3000 | |
| розетка | NPT3/4 | 3000 | |
| ниппель | NPT3/4 | 3000 |
| БРС ISO B 7241-B нержавейка 316 |
| розетка | BSP1 | 1000 | |
| ниппель | BSP1 | 1000 | |
| розетка | NPT1/2 | 1500 | |
| ниппель | NPT1/2 | 1500 | |
| розетка | NPT3/4 | 1500 | |
| ниппель | NPT3/4 | 1500 |
| БРС ISO B 7241-B нержавейка 304 |
| розетка | BSP1/8 | 2000 | |
| ниппель | BSP1/8 | 2000 | |
| розетка | BSP1/4 | 2000 | |
| ниппель | BSP1/4 | 2000 | |
| розетка | BSP3/8 | 1500 | |
| ниппель | BSP3/8 | 1500 | |
| розетка | BSP1/2 | 1500 | |
| ниппель | BSP1/2 | 1500 |

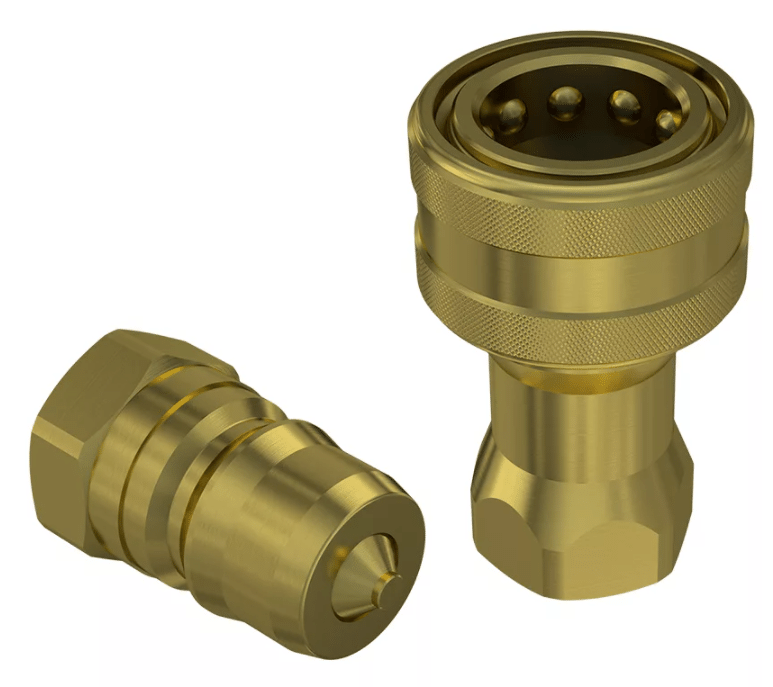

| БРС ISO B 7241 латунь |
| розетка | ZG1/2 | 1000 | |
| ниппель | ZG1/2 | 1000 |

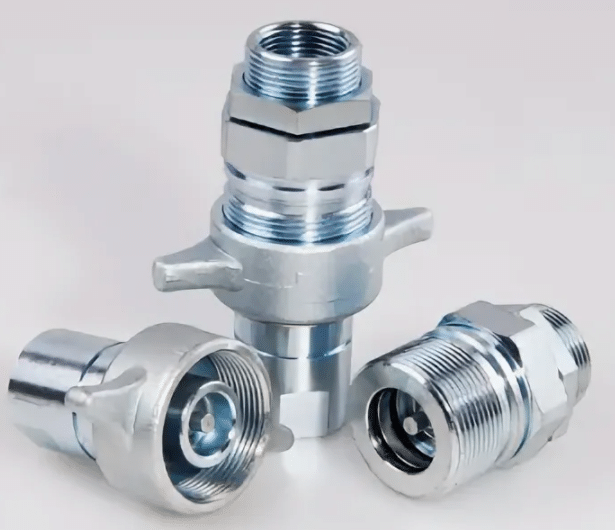

| PUSH PULL ISO 5675 |
| розетка | M14x1,5 (наружн.) | 3625 | |
| ниппель | M14x1,5 (наружн.) | 3625 | |
| розетка | M16x1,5 (наружн.) | 3625 | |
| ниппель | M16x1,5 (наружн.) | 3625 | |
| розетка | M18x1,5 (наружн.) | 3625 | |
| ниппель | M18x1,5 (наружн.) | 3625 | |
| розетка | M22x1,5 (наружн.) | 3625 | |
| ниппель | M22x1,5 (наружн.) | 3625 | |
| розетка | M26x1,5 (наружн.) | 3625 | |
| ниппель | M26x1,5 (наружн.) | 3625 | |
| розетка | M20x1,5 (наружн.) | 3625 | |
| ниппель | M20x1,5 (наружн.) | 3625 | |
| розетка | M22x1,5 (наружн.) | 3625 | |
| ниппель | M22x1,5 (наружн.) | 3625 | |
| розетка | M24x1,5 (наружн.) | 3625 | |
| ниппель | M24x1,5 (наружн.) | 3625 | |
| розетка | M27x1,5 (наружн.) | 3625 | |
| ниппель | M27x1,5 (наружн.) | 3625 | |
| розетка | M30x2 (наружн.) | 3625 | |
| ниппель | M30x2 (наружн.) | 3625 | |
| розетка | M20x1,5 (наружн.) | 3625 | |
| ниппель | M20x1,5 (наружн.) | 3625 | |
| розетка | M27x1,5 (наружн.) | 3625 | |
| ниппель | M27x1,5 (наружн.) | 3625 |

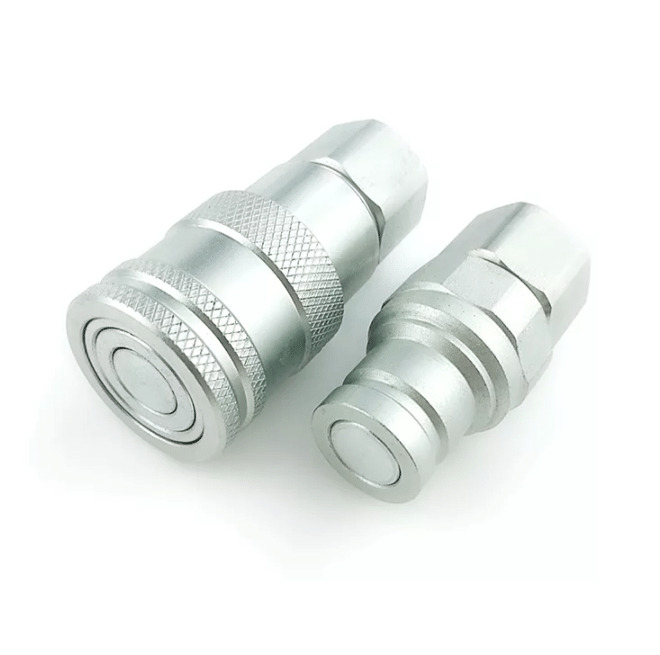

| БРС FIRG/FLAT FACE ISO 16028 |
| розетка | BSP1/4 | 5000 | |
| ниппель | BSP1/4 | 5000 | |
| розетка | BSP3/8 | 4350 | |
| ниппель | BSP3/8 | 4350 | |
| розетка | BSP1/2 | 4350 | |
| ниппель | BSP1/2 | 4350 | |
| розетка | BSP1/2 | 4350 | |
| ниппель | BSP1/2 | 4350 | |
| розетка | BSP3/4 | 4350 | |
| ниппель | BSP3/4 | 4350 | |
| розетка | BSP3/4 | 3625 | |
| ниппель | BSP3/4 | 3625 | |
| розетка | BSP3/4 | 3625 | |
| ниппель | BSP3/4 | 3625 | |
| розетка/VITON | BSP3/4 | 3625 | |
| ниппель/VITON | BSP3/4 | 3625 | |
| розетка | BSP1 | 3625 | |
| ниппель | BSP1 | 3625 | |
| розетка | BSP1 | 3000 | |
| ниппель | BSP1 | 3000 | |
| розетка | BSP1.1/4 | 3000 | |
| ниппель | BSP1.1/4 | 3000 | |
| розетка | BSP1.1/2 | 3000 | |
| ниппель | BSP1.1/2 | 3000 | |
| розетка | BSP2 | 3000 | |
| ниппель | BSP2 | 3000 | |
| розетка | NPT1/2 | 4350 | |
| ниппель | NPT1/2 | 4350 | |
| розетка | NPTF1 | 3625 | |
| ниппель | NPTF1 | 3625 | |
| розетка | UNF1.1/16 | 4350 | |
| ниппель | UNF1.1/16 | 4350 | |
| розетка | UNF1.1/16 | 3625 | |
| ниппель | UNF1.1/16 | 3625 | |
| розетка | UNF1.1/16 | 3625 | |
| ниппель | UNF1.1/16 | 3625 | |
| розетка | UNF1.5/16 | 3625 | |
| ниппель | UNF1.5/16 | 3625 |
| БРС FIRG/FLAT FACE ISO 16028 с цинк-никелевым покрытием |
| розетка | BSP1/4 | 5000 | |
| ниппель | BSP1/4 | 5000 | |
| розетка | BSP3/8 | 5000 | |
| ниппель | BSP3/8 | 5000 | |
| розетка | BSP1/2 | 5000 | |
| ниппель | BSP1/2 | 5000 | |
| розетка | BSP1/2 | 5000 | |
| ниппель | BSP1/2 | 5000 | |
| розетка | BSP3/4 | 5000 | |
| ниппель | BSP3/4 | 5000 | |
| розетка | BSP3/4 | 5000 | |
| ниппель | BSP3/4 | 5000 | |
| розетка | BSP3/4 | 5000 | |
| ниппель | BSP3/4 | 5000 | |
| розетка | BSP1 | 5000 | |
| ниппель | BSP1 | 5000 | |
| розетка | BSP1 | 3770 | |
| ниппель | BSP1 | 3770 | |
| розетка | BSP1.1/4 | 3770 | |
| ниппель | BSP1.1/4 | 3770 | |
| розетка | UNF1.1/16 | 5000 | |
| ниппель | UNF1.1/16 | 5000 | |
| розетка | UNF1.1/16 | 5000 | |
| ниппель | UNF1.1/16 | 5000 | |
| розетка | UNF1.1/16 | 5000 | |
| ниппель | UNF1.1/16 | 5000 | |
| розетка | UNF1.5/16 | 5000 | |
| ниппель | UNF1.5/16 | 5000 | |
| розетка | UNF1.5/16 | 3770 | |
| ниппель | UNF1.5/16 | 3770 |

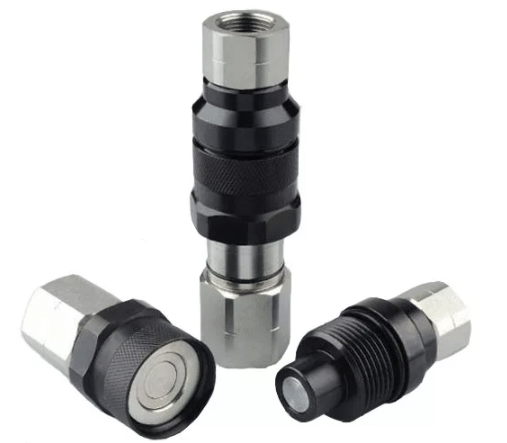

| БРС HPA ISO 14540 |
| розетка | NPT1/4 | 10 000 | |
| ниппель | NPT1/4 | 10 000 | |
| розетка | NPT3/8 | 10 000 | |
| ниппель | NPT3/8 | 10 000 |

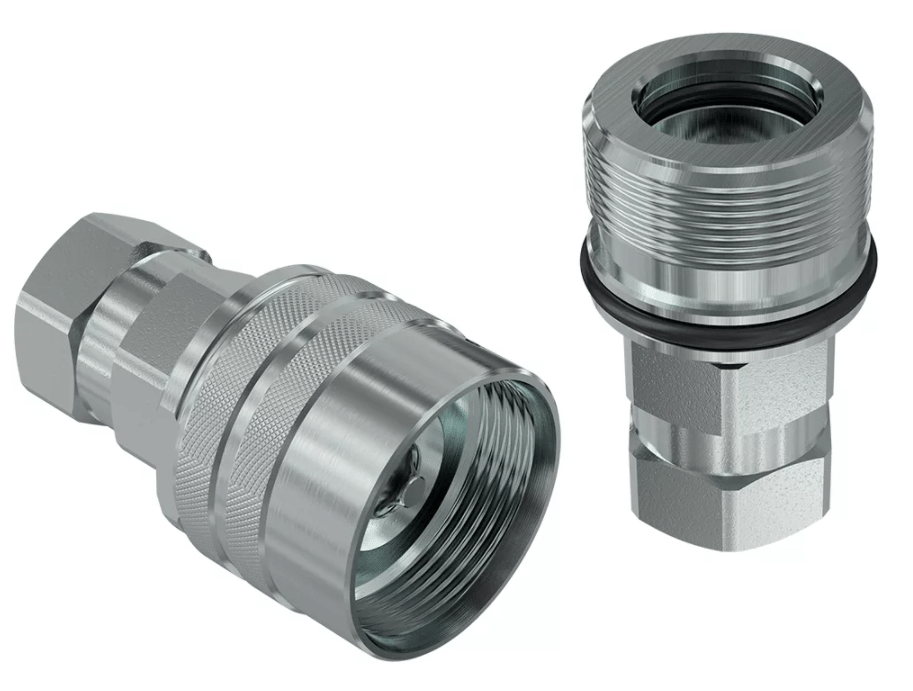

| БРС TGW |
| розетка | BSP1/4 | 10 000 | |
| ниппель | BSP1/4 | 10 000 | |
| розетка | BSP3/8 | 10 000 | |
| ниппель | BSP3/8 | 10 000 | |
| розетка | BSP1/2 | 10 000 | |
| ниппель | BSP1/2 | 10 000 | |
| розетка | BSP3/4 | 8500 | |
| ниппель | BSP3/4 | 8500 | |
| розетка | BSP1 | 6000 | |
| ниппель | BSP1 | 6000 | |
| розетка | BSP1.1/4 | 5000 | |
| ниппель | BSP1.1/4 | 5000 | |
| розетка | BSP1.1/2 | 3495 | |
| ниппель | BSP1.1/2 | 3495 | |
| розетка | BSP2 | 3495 | |
| ниппель | BSP2 | 3495 |
| БРС VEP |
| розетка | BSP1/2 | 7000 | |
| ниппель | BSP1/2 | 7000 | |
| розетка | BSP3/4 | 7000 | |
| ниппель | BSP3/4 | 7000 | |
| розетка | BSP1 | 7000 | |
| ниппель | BSP1 | 7000 | |
| розетка | BSP1.1/4 | 6000 | |
| ниппель | BSP1.1/4 | 6000 | |
| розетка | BSP1.1/2 | 5000 | |
| ниппель | BSP1.1/2 | 5000 |
| БРС HYVA |
| розетка | BSP3/4 | 4000 | |
| ниппель | BSP3/4 | 4000 | |
| розетка | BSP1 | 3000 | |
| ниппель | BSP1 | 3000 |
| БРС CVV |
| розетка | BSP1/4 | 5000 | |
| ниппель | BSP1/4 | 5000 | |
| розетка | BSP3/8 | 5000 | |
| ниппель | BSP3/8 | 5000 | |
| розетка | BSP1/2 | 5000 | |
| ниппель | BSP1/2 | 5000 | |
| розетка | BSP3/4 | 4500 | |
| ниппель | BSP3/4 | 4500 | |
| розетка | BSP1 | 4500 | |
| ниппель | BSP1 | 4500 |
